iECHO PK

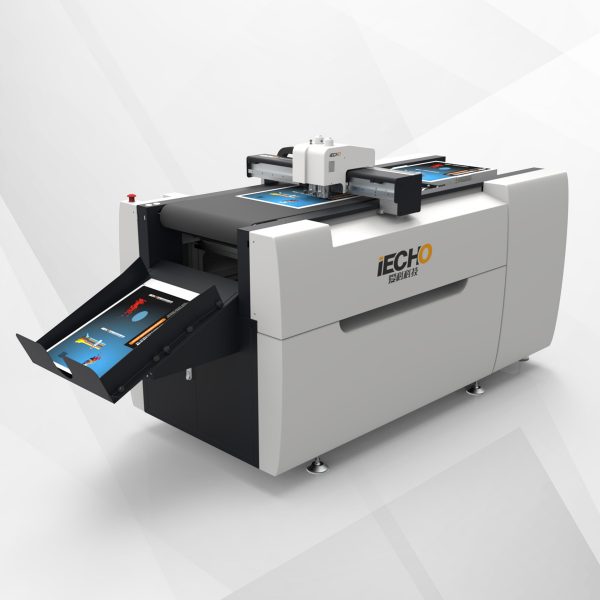

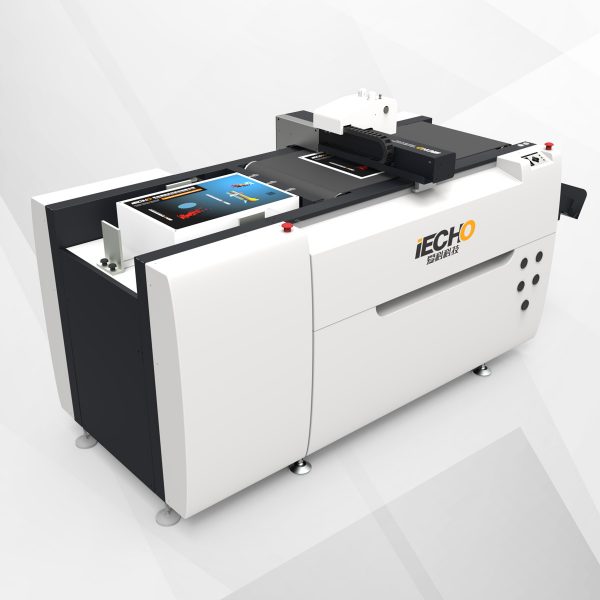

iECHO PK – автоматический планшетный режущий плоттер, предназначенный для быстрой и высокоточной резки, надсечки, биговки, перфорации и маркировки пишущим инструментом. В зависимости от модели размер рабочей зоны может составлять 600 х 400, 750 х 530 или 1200 x 900 мм. Максимальная толщина обрабатываемого материала составляет 10 мм.



Этот режущий плоттер позволяет полностью автоматизировать процесс обработки благодаря автоматической подаче и вакуумному захвату листов, конвейерной ленте, приемному лотку и функции управления очередью заданий по QR-коду. Для тех производств, которые работают с большим объемом рулонных материалов (для производства наклеек/этикеток, виниловых аппликаций и тиражной полиграфической продукции) доступна опциональная система автоматической рулонной подачи. Высокая точность резки (даже тонких материалов) при большой скорости обеспечивается системой вакуумного прижима.



В режущем плоттере iECHO PK установлена цифровая камера высокого разрешения для точного позиционирования инструмента и контурной резки по реперным меткам. Для безопасности оператора плоттер комплектуется системой защиты с ИК-датчиками. В комплект входит мощный компьютер с предустановленным управляющим ПО, что является несомненным преимуществом этой модели в сравнении с аналогичным оборудованием от производителей-конкурентов.

Для плоттеров iECHO PK предусмотрен целый набор инструментов, позволяющий обрабатывать картон, бумагу, пластики, различные пленки, магнитный винил, резину, кожу. В качестве опций предлагаются: высокочастотный электрический осциллирующий нож для резки пенокартона, гофрокартона и микрогофрокартона, нож V-CUT для выборки V-образного паза и дисковый нож PTK для пунктирной перфорации, предназначенные для последующего складывания плоских заготовок в объемные предметы.

Большим преимуществом режущего плоттера iECHO PK является возможность сочетания сразу нескольких операций – контурной резки, надсечки и биговки для резки этикеток любой формы, резки/надсечки наклеек, резки/биговки любых видов картона.

Благодаря широким возможностям режущий плоттер iECHO PK становится идеальным решением для рекламных, полиграфических и упаковочных производств. Он может быть установлен в линию с цифровыми и офсетными машинами формата А2 и А3 для повышения эффективности печатных комплексов.

iECHO PK отличается исключительной надежностью, экономичностью, простотой эксплуатации и обслуживания, доступной ценой и быстрой окупаемостью.

Области применения режущего плоттера iECHO PK

  • Полиграфическая продукция
  • Упаковка и моделирование
  • POS-материалы
  • Стикеры и этикеточная продукция
  • Панели приборов и шильды


Высокая надежность и безопасность

Рабочая часть режущего плоттера размещена на прочной усиленной поперечинами раме из высококачественной стали. Конструкция позволяет обеспечить станку необходимую жесткость, отсутствие вибраций и высокую точность обработки.

Монтаж всей электропроводки плоттера выполнен на самом высоком профессиональном уровне в строгом соответствии всем международным стандартам. Ее компактное, рациональное и закрытое размещение значительно облегчает обслуживание и доступ к плоттеру со всех сторон, а также экономит рабочее пространство и обеспечивает полную безопасность оператора.

Инструментальная каретка плоттера оснащена датчиками препятствия, которые, с одной стороны, предотвращают повреждение инструмента при деформации или смещении материала, а с другой – обеспечивают безопасность оператора в случае невольного попадания его рук или одежды в зону обработки. При возникновении препятствия каретка останавливается и ее движение возобновляется только после устранения возникшей преграды.

Автоматическая листовая подача

В плоттере iECHO PK листы на рабочий стол с конвейером подаются в автоматическом режиме с помощью их вакуумного захвата с загрузочной подъемной платформы, рассчитанной на стопку высотой до 120 мм. Для системы автозахвата предусмотрена вакуумная помпа, аккуратно встроенная в корпус плоттера. Внутреннее размещение помпы позволяет снизить уровень шума и сэкономить рабочее пространство. После завершения обработки листы автоматически продвигаются конвейером и складываются в приемный лоток.

Автоматизация всего процесса подачи/сбора листов повышает производительность и позволяет сократить до минимума операции, выполняемые оператором.

Система оптического позиционирования

В режущий плоттер iECHO PK встроена CCD-камера высокого разрешения, гарантирующая точное позиционирование инструмента и, как следствие, высокоточную резку любых по форме контуров (включая углы и мелкие буквы) даже при использовании толстых материалов.

Усовершенствованный инструментальный блок для флюгерных ножей

Для плоттера iECHO PK был специально разработан инструментальный блок для обеспечения стабильности резки и точного соответствия работы режущего инструмента заданным настройкам. Помимо флюгерных ножей в этот блок может быть установлена шариковая ручка, что позволит производить скоростное и высокоточное черчение и наносить четкую маркировку.

Инновационная функция резки по QR-коду

Считывание QR-кода, напечатанного на обрабатываемом материале, дает возможность управлять очередью заданий в автоматическом режиме без участия оператора. QR-код сканируется встроенной многофункциональной камерой, и автоматически подгружается именно тот файл, данные о котором прописаны в коде. Эта функция существенно экономит время оператора и повышает производительность плоттера.

Встроенный компьютер

В комплект режущего плоттера iECHO PK входит встроенный компьютер с операционной системой Windows и уже предустановленным управляющим ПО. Компактность рабочей станции и удобство оператора обеспечиваются большим сенсорным экраном (опция), благодаря которому необходимость в клавиатуре и мыши отпадает.

Простота подключения

В отличие от многих конкурирующих моделей плоттер iECHO PK не требует трехфазного напряжения, а подключается к обычной электросети 220 В. Это дает возможность устанавливать оборудование в любых помещениях, включая обычные офисные.

Технические характеристики режущих плоттеров iECHO PK

iECHO РК-0604 iECHO РК-0705 iECHO РК-0604 PLUS iECHO PK-0705 PLUS iECHO PK-1209 Pro iECHO PK-1209 Pro Max
Рабочая область 600 х 400 мм 750 х 530 мм 600 x 400 мм 750 x 530 мм 1200 х 900 мм
Скорость резки Макс. 1000 мм/сек.
Точность резки ± 0,1 мм
Толщина материала Макс. 6 мм Макс. 10 мм
Форматы данных PLT, DXF, HP/GL, PDF, EPS
Электропитание 220 В ± 10 %, 50 Гц
Потребляемая мощность 4 кВт 7 кВт
Доступные инструменты 2 флюгерных ножа, биговальный инструмент (колесо), перо Осциллирующий тангенциальный нож, 2 флюгерных ножа, биговальный инструмент (колесо),  перо 2 флюгерных ножа, биговальный инструмент (колесо),  перо Осциллирующий тангенциальный нож, 2 флюгерных ножа, биговальный инструмент (колесо),  перо
Обрабатываемые материалы ПВХ-пленка, картон, синтетическая бумага, световозвращающие материалы, магнитный винил Пенокартон, поролон, вспененный полиэтилен, пенолон, картон, гофрокартон, пластики (включая гофрированные), многослойный АБС, ПВХ-пленка, синтетическая бумага, световозвращающие материалы, магнитный винил ПВХ-пленка, картон, синтетическая бумага, световозвращающие материалы, магнитный винил Пенокартон, поролон, вспененный полиэтилен, пенолон, картон, гофрокартон, пластики (включая гофрированные), многослойный АБС, ПВХ-пленка, синтетическая бумага, световозвращающие материалы, магнитный винил
Конвейер В комплекте
Автоподатчик с раздувом (автозахват) В комплекте
Приемный лоток В комплекте
Вакуумная помпа, воздушный компрессор В комплекте
Габаритные размеры 2350 х 900 х 1150 мм 2500 х 1050 х 1150 мм 2350 х 900 х 1150 мм 2500 х 1050 х 1150 мм 3200 х 1500 х 1550 мм
Масса 230 кг 250 кг 230 кг 250 кг Нет данных Нет данных


Опции для режущих плоттеров iECHO PK

Наименование Установка
Встроенный компьютер с сенсорной панелью На заводе
Рулонная подача На заводе
Перфоратор (инструмент) В любое время по заказу
Нож V-CUT для резки V-образного паза В любое время по заказу
Программное обеспечение для сканирования QR-кодов В любое время по заказу
