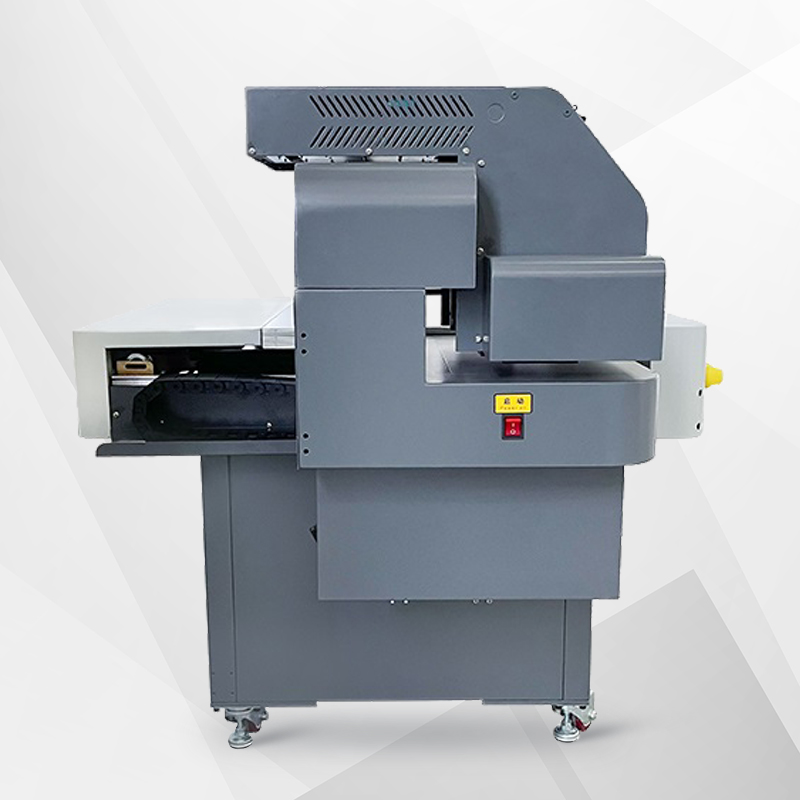

ARK-JET UV6090 G5i

Особенности УФ-принтера ARK-JET UV6090 G5i

• Прочный корпус и высококачественные комплектующие от всемирно известных производителей для работы в режиме 24/7.
• Высокая надежность электроники, всех узлов и механизмов. Высокоточные серводвигатели.
• Промышленные печатающие головки RICOH GEN5i.
• Датчики препятствия для защиты печатающих головок от механических повреждений вследствие случайного контакта с носителем.
• Высокое качество печати с белым цветом и лаком.
• Мощные LED УФ-лампы с ресурсом до 30 000 часов.
• Промышленная система управления и водяного охлаждения LED-ламп.
• Датчик автоматического распознавания толщины материала.
• Система вакуумного прижима материала.
• Макетные фиксаторы для правильного позиционирования листовых материалов — опция.
• Система рециркуляции белых чернил для предотвращения засорения печатающих головок и единообразной плотности печати белым цветом.
• Встроенный преднагрев чернил в субтанках и печатающих головках для стабильной подачи чернил.
• Раздельная система отрицательного давления для белых и цветных каналов.
• Чернильные емкости с индикацией понижения уровня чернил.
• Ротационное устройство для печати на цилиндрических предметах — опция.
• Воздушный ионизатор для защиты от накопления электростатического заряда на поверхностях принтера и материала — опция.
• Мощное профессиональное программное обеспечение в комплекте.
• Высокоскоростной интерфейс подключения и передачи данных USB.
• Продуманный промышленный дизайн для удобства обслуживания, настройки и ремонта.



Области применения УФ-принтера ARK-JET UV6090 G5i



• Сувенирная продукция: высококачественная печать на различных материалах и готовых изделиях, чехлах для смартфонов, планшетов, ноутбуков, канцелярских принадлежностях, зажигалках, флешках, табличках, бутылках, термосах и многом другом.
• Рекламная продукция и POS-материалы: печать на материалах любого цвета; акриле, листовых пластиках (вспененном и монолитном ПВХ, полистироле, поликарбонате, полипропилене, ПЭТ, АБС), алюминиевом композите, кварцевом стекле, дереве, камне, металле, холсте, баннере, пленке, бумаге, картоне, пенокартоне, гофрокартоне. металлических и пластиковых профилях.
• Упаковка: печать на картоне, гофрокартоне, пластике, дереве, материалах для изготовления ложементов, готовых изделиях.
• Оформление жилых, офисных, административных помещений и выставочных площадей: печать на стеновых и потолочных панелях, стекле, плитке, натуральном и искусственном камне, паркетной доске, линолеуме, массиве дерева, пробковых покрытиях, холсте, ткани, коже, кожзаме, материалах для фресок.
• Мебельное и стекольное производство: печать на фасадах шкафов и ящиков, изготовление декоративных панно, витражей и витражных окон, кухонных фартуков из стекла.



Конструкция УФ-принтера ARK-JET UV6090 G5i

УФ-принтер ARK-JET UV6090 G5i имеет прочную металлическую станину для предотвращения паразитных вибраций при перемещении каретки с высокой скоростью. Принтер собран из высококачественных комплектующих от всемирно известных производителей.

В принтере используются линейные направляющие, LM-блоки, подшипники и ШВП от компании Hiwin (Тайвань), сервомоторы от Leadshine (Тайвань), гибкие кабель-каналы Igus (Германия), пневматика AirTAC (Тайвань), что обеспечивает высокие эксплуатационные характеристики и позволяет его использовать в режиме 24/7.

	Рабочий стол принтера с одной зоной вакуумного прижима выполнен из высокопрочного авиационного алюминия. Принтер поставляется с мощной воздуходувкой в комплекте.
	Станок оснащен датчиком автоматического замера толщины материала. Это позволяет легко и с высокой точностью выставить нужный зазор между носителем и кареткой при использовании материалов различной толщины.
	Для предотвращения столкновения печатающих головок с носителем в принтере установлена специальная система Anticrush, представляющая собой контактные шторки с датчиками по бокам каретки. Если некорректно выставлена высота каретки над материалом или же на носителе есть неровности, возвышающиеся над основной поверхностью, то при печати произойдет контакт датчиков с материалом и каретка безопасно остановится.
	Благодаря новым направляющим Hiwin (Тайвань) с низким уровнем шума обеспечивается плавное и бесшумное перемещение каретки.
	При необходимости наносить изображения на цилиндрические предметы, такие как бутылки, термосы, свечи, флаконы и т. п., можно воспользоваться дополнительным ротационным устройством для печати на телах вращения, которое поставляется опционально.
	Благодаря самой современной электронике и оптической системе передачи данных обеспечивается высокая точность, стабильность работы и отказоустойчивость оборудования.
	Для бесперебойной работы с материалами, склонными к накоплению электростатического заряда, на принтере установлена антистатическая система.

Подключение УФ-принтера ARK-JET UV6090 G5i

Подключение принтера к персональному компьютеру осуществляется через USB-соединение, которое обеспечивает стабильную и скоростную передачу данных.

Программное обеспечение

В комплект поставки принтера входит растровый процессор SAi FlexiPRINT (Photoprint).

Это мощное профессиональное программное обеспечение, предназначенное для подготовки файлов для печати. Оно отличается высокой скоростью обработки файлов, имеет интуитивно понятный интерфейс и широкий набор полезных функций, таких как: настройка очереди печати, быстрый предварительный просмотр, масштабирование, копирование, поворот, настройка цвета, построение и загрузка ICC-профилей, а также просмотр всей информации о выполняемых заданиях.

Система отверждения УФ чернил

В УФ-принтере ARK-JET UV6090 G5i установлена новейшая мощная система светодиодного УФ-отверждения чернил с водяным охлаждением, которая имеет следующие особенности и преимущества:

• Долгий срок службы системы до 30 000 часов, нет необходимости менять лампы каждые 300-600 часов работы.
• Плавная регулировка мощности (можно легко подобрать нужную мощность отверждения).
• Высокая мощность излучения — отверждение чернил даже при высоких скоростях печати.
• Моментальная готовность к работе после включения принтера. Не нужен прогрев ламп при включении и охлаждение перед выключением.
• Очень низкое электропотребление. Обеспечение экономии электроэнергии и снижение повседневных затрат.
• Низкое тепловое излучение. Минимизация перегрева и температурной деформации материалов. Расширение ассортимента допустимых для использования носителей. Возможность печати на термочувствительных материалах.
• Оптимальный спектр излучения для работы с чернилами различных марок.
• Не требует сложного обслуживания, разборки блока для чистки стекол, фильтров, рефлекторов, шторок.
• Простые системы электропитания, управления и охлаждения.
• Мощная система водяного охлаждения — простая в обслуживании, тихая и экономичная. Автоматическая поддержка температуры.
• Плавная регулировка мощности каждой LED-лампы.
• Система наиболее безопасна для окружающей среды.

Система подачи чернил

Автоматическая система нагрева постоянно поддерживает оптимальную температуру чернил для достижения наилучшего качества печати.

Для стабильной подачи чернил даже на высоких скоростях принтер оснащен системой отрицательного давления, которая предусматривает расположение промежуточных чернильных емкостей над печатающими головками. Чтобы не было течи, в емкостях поддерживается отрицательное давление, которое способствует равновесному состоянию чернил. Система позволяет раздельно регулировать давление в емкостях с цветными и белыми чернилами.

В принтере установлена заливная система подачи чернил с вместительными баками. Каждый резервуар оснащен индикатором понижения уровня чернил до минимальной отметки. На выходе системы установлены фильтры тонкой очистки чернил.

Печать белым цветом и лаком

В принтере предусмотрена возможность печати белым цветом и лаком. Высокая кроющая способность белого цвета позволяет печатать на цветных, темных и прозрачных материалах.

	Возможно послойное нанесение белого цвета с последующей печатью по нему изображения. Это позволяет имитировать текстуру различных поверхностей и материалов, что существенно расширяет возможности принтера.
	Также возможно изготовление изделий с нанесенным на них шрифтом Брайля.
	Печать лаком дает возможность изготавливать продукцию премиального качества, позволяющую значительно повысить рентабельность бизнеса.

Печатающие головки

В принтере установлены промышленные печатающие головки Ricoh GEN5i (Ricoh TH5241). Они имеют высокое физическое разрешение 600 dpi и генерируют капли переменного объема в диапазоне от 3 до 12 пл. Четыре независимых канала подачи чернил позволяют использовать одну печатающую головку для четырех цветов. Печатающие головки Ricoh GEN5i позволяют печатать высококачественную и тонкодетализированную графику с гладкими полутонами и сложными градиентами в конфигурации CMYK без использования чернил дополнительных светлых оттенков Lc и Lm.

Технология формирования капли переменного объема

Печатающие головки работают по технологии Variable Dot и генерируют капли четырех объемов в диапазоне от 3 до 12 пл, что обеспечивает более тонкую проработку деталей, плавность цветовых переходов и повышение качества отпечатков. Также эта технология позволяет повысить скорость печати.

Технические характеристики печатающей головки RICOH GEN5i TH5241
Технология	Пьезоструйная
Эффективная ширина головки	27,1 мм (1,06″)
Количество дюз	1280 (320 дюз/канал x 4, в шахматном порядке)
Разрешение	600 npi (2 цвета, 1 цвет) 300 npi (4 цвета)
Расстояние между дюзами Расстояние между рядами	A: 2,286 мм B: 6,095 мм
Совместимые чернила	Водные, сольвентные, УФ и др.
Общие размеры печатающей головки (Ш х Г х В)	52,7 х 45,8 х 55,4 мм
Масса	63 г
Макс. количество цветов	4
Диапазон рабочих температур	40 °С
Контроль температуры	Встроенный термистор без нагревателя
Частота	40 кГц (2 уровня) 24 кГц (4 уровня)
Градации серого	4 уровня
Объем капли	Переменный 3-12 пл (макс. 21 пл)
Динамическая вязкость	7 мПа・с
Поверхностное натяжение	27 ± 5 мН/м

Технические характеристики УФ-принтера ARK-JET UV6090 G5i
Рабочая область	600 x 900 мм
Максимальная толщина материала	100 мм
Максимальный вес материала	30 кг/м2
Вакуумная система	Помпы	1 шт.
	Зоны	1
Печатающие головки	Модель	Ricoh GEN5i
	Количество головок/ количество цветов	2 шт. / CMYK + W
		3 шт./ CMYK + W + V
Максимальное разрешение печати	720 x 1200 dpi
РИП	SAi FlexiPRINT (Photoprint)
Компьютер (не в комплекте)	Windows 7/10 64bits
Интерфейс	USB
Электропитание	220В; 50Гц; 3100 Вт
Условия эксплуатации	Температура от 20 до 30 ℃, влажность от 40% до 60%
Габаритные размеры (Ш x Г x В)	2140 x 1230 x 1200 мм — без упаковки 2450 x 1350 x 1400 мм — в упаковке в собранном виде 2250 x 1350 x 900 мм — в упаковке в разобранном виде
Масса	350 кг — нетто 410 кг — брутто
