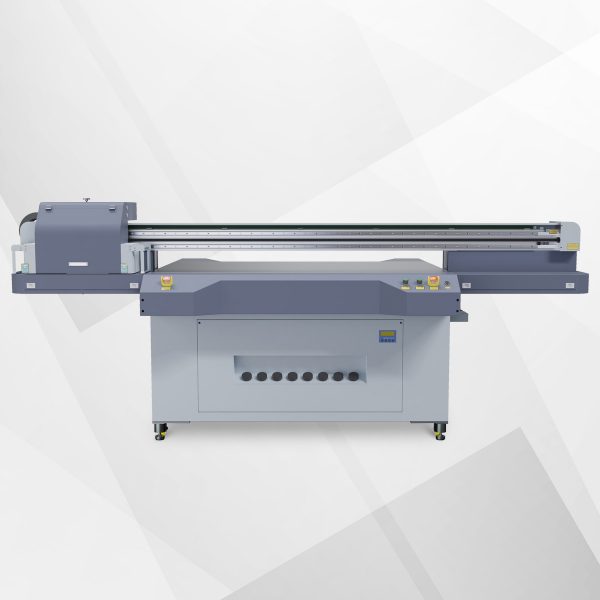

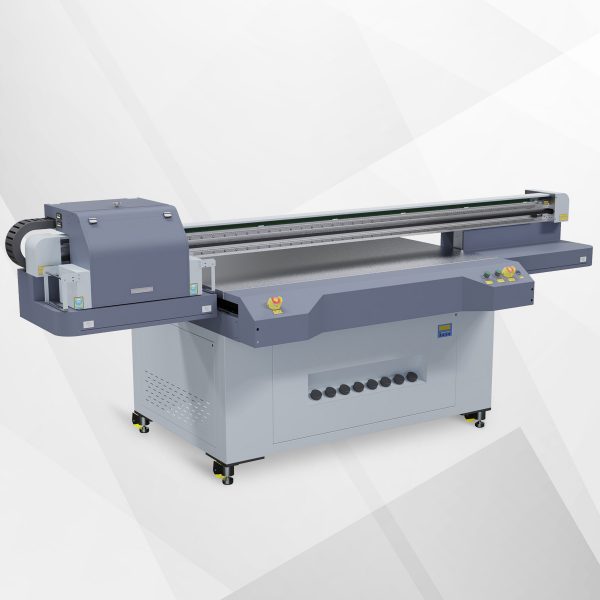

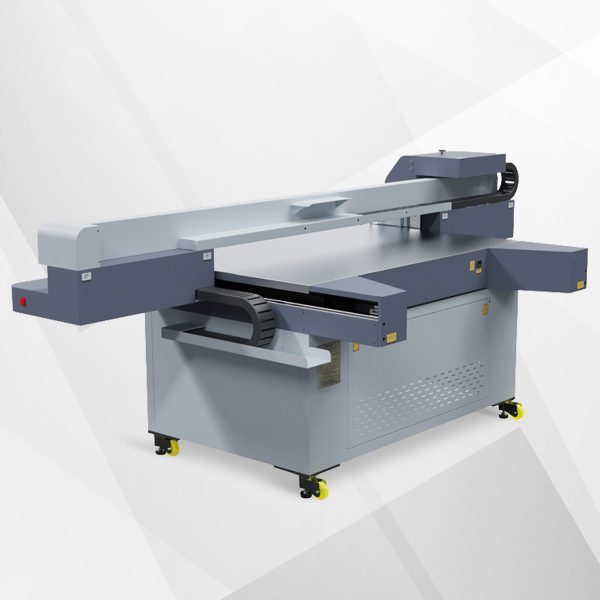

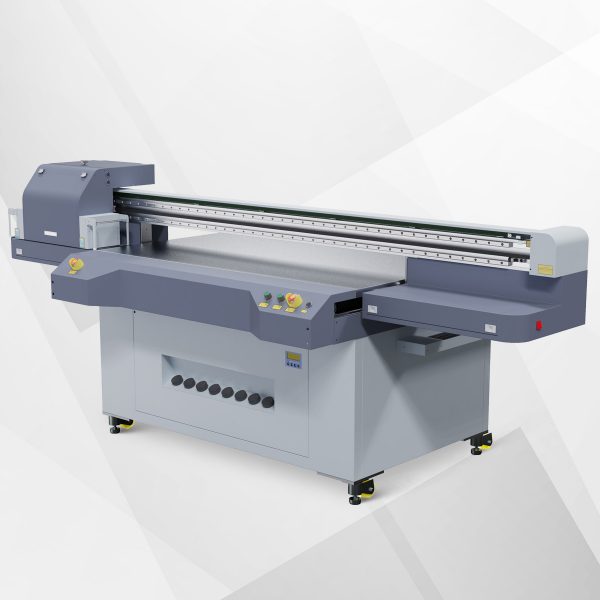

ARK-JET UV1610 G5i

Особенности УФ-принтера ARK-JET UV1610 G5i

• Прочный корпус и высококачественные комплектующие от всемирно известных брендов для работы 24/7
• Продуманный промышленный дизайн для удобства обслуживания, настройки и ремонта
• Высокая надежность
• Промышленные печатающие головки GEN5i (2, 3 или 4)
• Возможность печати с белым цветом и лаком
• Высокое качество печати
• Мощные УФ LED-лампы с ресурсом до 30 000 часов
• Промышленная система управления и водяного охлаждения LED-ламп
• Датчик автоматического определения толщины материала
• Мощное профессиональное программное обеспечение в комплекте
• Высокоточные серводвигатели
• Система вакуумного прижима материала
• Высокоскоростной интерфейс подключения и передачи данных
• Кнопка экстренной остановки станка для предотвращения нештатных ситуаций
• Система циркуляции белых чернил для предотвращения засорения печатающих головок
• Система «антикраш» для защиты печатающих головок от столкновения
• Раздельная система отрицательного давления для белых и цветных каналов
• Встроенный преднагрев чернил в субтанках и печатающих головках для стабильной печати
• Емкости для чернил с индикацией понижения уровня чернил
• Регистрационные пины для приладки листовых материалов
• Система «антистатик» для защиты от статического электричества



Применение УФ-принтера ARK-JET UV1610 G5i

• Изготовление POS-материалов и рекламной продукции: печать на панелях любого цвета, акриловых стеклах, листовых пластиках (вспененных ПВХ, сложных ПВХ, полистиролах, поликарбонатах, полипропиленах, ПЭТ, АБС), композитных и вспененных материалах, стекле, дереве, камне, металле, профилях, холсте, баннере, пленке, бумаге, картоне, пенокартоне, гофрокартоне;
• Производство упаковки: печать на картоне, гофрокартоне, пластике, дереве, материалах для изготовления ложемента, готовых изделиях;
• Изготовление декора для домашних, офисных, административных помещений и выставочных площадей: печать на стеновых и потолочных панелях, стеклах, плитке, натуральном и искусственном камне, дверных полотнах, наличниках, рольставнях и жалюзи, ламинате, паркете, паркетной доске, линолеуме, массиве дерева, пробковых покрытиях, ковролине, холсте, ткани, коже, кожзаме, материале для создания фресок;
• В мебельном, стекольном, оконном производстве: для нанесения изображений на фасады шкафов и ящиков, изготовления декоративных панно, витражей и витражных окон, для декорирования полотна дверей, для изготовления кухонных фартуков из стекла;
• Для изготовления сувенирной продукции: высококачественная печать на различных материалах и готовых изделиях, на чехлах и корпусах смартфонов, планшетов, ноутбуков, планшетках, кристаллах, досках, карточках, табличках, ручках, ковриках, бутылках, термосах, свечах, флаконах.

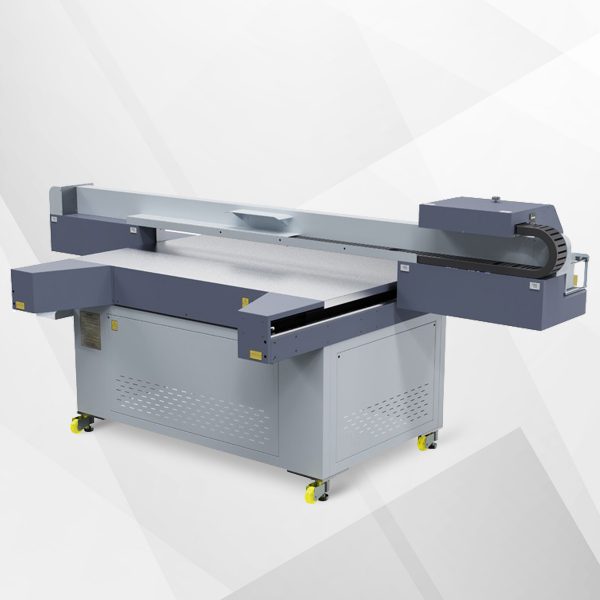

Конструкция УФ-принтера ARK-JET UV1610 G5i

В основе принтера лежит прочная металлическая станина для предотвращения паразитных вибраций при перемещении каретки на высокой скорости. Станок собран из высококачественных комплектующих от всемирно известных брендов. В принтере используются линейные направляющие, LM-блоки, подшипники и швп от компании Hiwin (Тайвань), сервомоторы от Leadshine (Тайвань), гибкие кабель-каналы Igus (Германия), пневматика AirTAC (Тайвань), что обеспечивает высокие эксплуатационные характеристики, а также позволяет его использовать в режиме 24/7.

	Рабочий стол принтера сделан из высокопрочного авиационного алюминия с одной зоной вакуумного прижима. Принтер поставляется с мощной воздуходувкой в комплекте.
	Станок оснащен датчиком автоматического замера толщины материала. Это позволяет легко и с высокой точностью выставить нужный зазор между носителем и кареткой при использовании материалов различной толщины.
	Для предотвращения столкновения печатающих головок с носителем в принтере установлена система «Антикраш», представляющая собой контактные шторки с датчиками по бокам каретки. Если некорректно выставлена высота каретки над материалом или же на носителе есть неровности, возвышающиеся над основной поверхностью, то при печати произойдет контакт данных датчиков с материалом и каретка полностью остановить
	Благодаря новым двойным направляющим с низким уровнем шума от Hiwin (Тайвань) обеспечивается тихое и плавное перемещение каретки.
	При необходимости наносить изображение на цилиндрические поверхности, такие как бутылки, термосы, свечи, флаконы и т.п., можно воспользоваться дополнительным устройством для печати на объектах вращения, которое поставляется вместе с принтером.
	Благодаря новейшей электронике, применяемой в данном принтере, с оптической системой передачи данных обеспечивается высокая точность, стабильность и отказоустойчивость работы оборудования.
	Для удобной работы с листовыми материалами в принтере установлены опционально регистрационные фиксаторы (пины). Они позволяют точно выставлять угол 90° при размещении листа на рабочем столе принтера. Фиксаторы полностью исключают перекосы носителя и позволяют от отпечатка к отпечатку обеспечить неизменную повторяемость результата печати, что значительно увеличивает скорость потокового производства.
	Для беспроблемной печати на различных материалах, склонных к появлению и накоплению статического электричества, в принтере присутствует система «Антистатик». Модуль подавления электростатического заряда дает возможность избежать отклонения капель от траектории полета, появления паразитных капель-спутников, пыления и дефектов при печати.

Подключение УФ-принтера ARK-JET UV1610 G5i

Подключение принтера к персональному компьютеру осуществляется через USB соединение, которое обеспечивает стабильную и скоростную передачу данных.

Программное обеспечение УФ-принтера ARK-JET UV1610 G5i

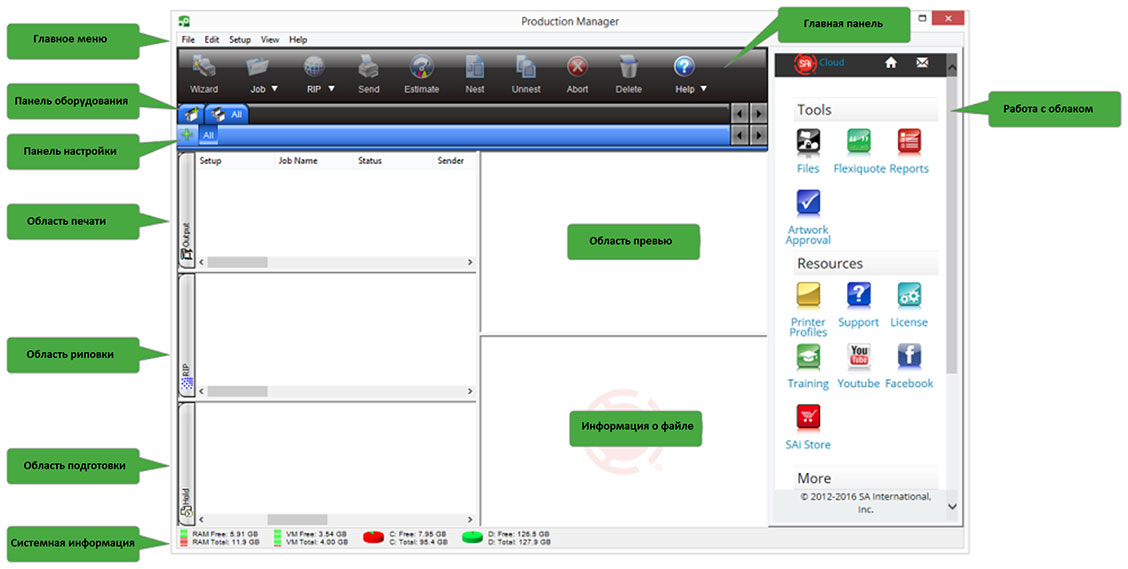

В комплекте поставки со станком идет программа РИП SAi FlexiPRINT (Photoprint). Это мощное профессиональное программное обеспечение, предназначенное для подготовки файла для печати на широкоформатном принтере. Имеет высокую скорость обработки файлов, интуитивно понятный интерфейс и огромное количество полезных функций, таких как: настройка очередь печати, быстрый предварительный просмотр, изменение размера, копирование, поворот, подстройка цвета, построение и подключение цветовых профилей, а также просмотр всей информации о выполняемых заданиях.

Система отверждения УФ-чернил УФ-принтера ARK-JET UV1610 G5i

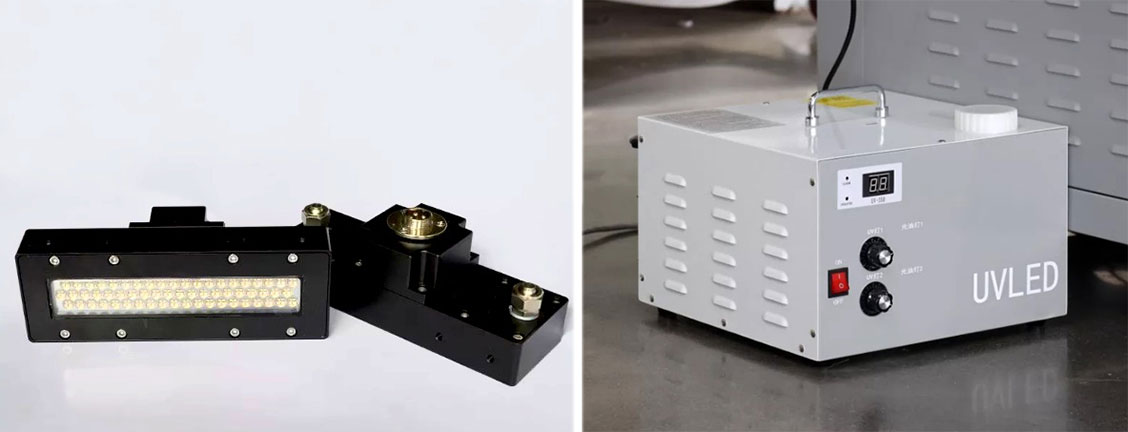

В принтере установлена новейшая мощная система светодиодного LED отверждение УФ-чернил корейского производства с водяным охлаждением, которая имеет следующие особенности и преимущества:

• Долгий срок службы системы до 30 000 часов, нет необходимости менять лампы каждые 300-600 часов работы.
• Плавная регулировка мощности. Можно легко подобрать нужную мощность отверждения.
• Высокая мощность излучения — отверждение чернил даже при высоких скоростях печати.
• Моментальная готовность к работе после включения принтера. Не нужен прогрев ламп при включении и охлаждение ламп перед выключением.
• Очень низкое электропотребление. Обеспечение экономии электроэнергии и снижение затрат.
• Низкое тепловое излучение. Минимизация перегрев и температурной деформации материалов. Расширение диапазона возможных для использования печатных носителей. Возможность печати на термочувствительных материалах.
• Оптимальный спектр излучения для работы с чернилами различных марок.
• Не требует сложного обслуживания, разборки блока для чистки стекол, фильтров, рефлекторов, шторок.
• Простые системы электропитания, управления и охлаждения
• Мощная система водяного охлаждения. Простая в обслуживании, тихая и экономичная. Автоматическая поддержка температуры. Плавная регулировка мощности на каждую LED лампу.
• Система наиболее безопасна для окружающей среды.




Подача чернил УФ-принтера ARK-JET UV1610 G5i

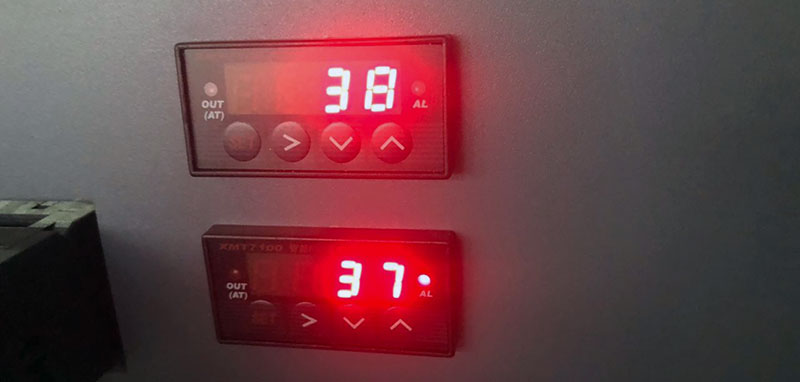

Автоматическая система нагрева неизменно поддерживает оптимальную температуру чернил для достижения наилучшего качества печати.

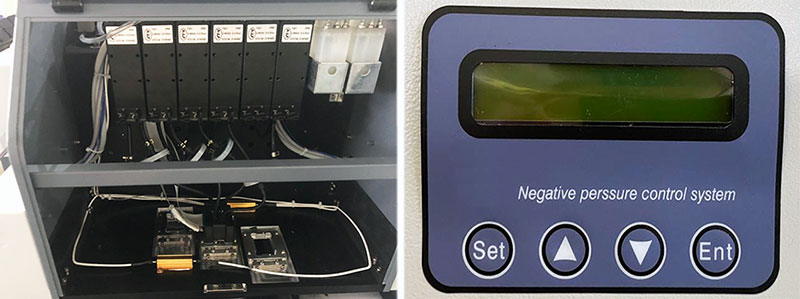

Для стабильной подачи чернил даже на высоких скоростях принтер оснащен системой формирования отрицательного давления. Суть системы заключается в том, что промежуточные емкости с чернилами расположены над печатающими головками. Чтобы они не вытекали, в них формируется отрицательное давление, которое и поддерживает чернила в равновесном состоянии. Система позволяет регулировать раздельно давление для цветных и белых чернил.

В принтере установлена заливная система подачи чернил с вместительными баками. Каждый резервуар оснащен индикатором понижения их уровня до минимальной отметки. На выходе системы установлены фильтры тонкой очистки чернил.

Возможности УФ-принтера ARK-JET UV1610 G5i печати белым цветом и лаком

В принтере предусмотрена возможность печати белым цветом и лаком. Высокая кроющая способность белого цвета позволяет печатать на цветных, темных и прозрачных материалах.

Возможно послойное нанесение белого цвета с последующей печатью по нему изображения. Это позволяет имитировать текстуру различных поверхностей и материалов, что существенно расширяет возможности принтера.

Также возможно изготовление изделий с нанесенным на них шрифтом Брайля.

Печать лаком дает возможность изготавливать продукцию премиального качества, позволяющую значительно повысить доходность вашего бизнеса.

Печатающие головки УФ-принтера ARK-JET UV1610 G5i

В принтере установлены промышленные печатающие головки Ricoh GEN5i (Ricoh TH5241). Они имеют высокое физическое разрешение в 600 dpi и формируемый переменный объем капли от 3 до 12 пл. 4 независимых канала подачи чернил позволяют использовать одну печатающую головку на четыре цвета. Ricoh GEN5i позволяют печатать высококачественную и очень детализированную графику с ровными полутонами в 4 базовых цвета CMYK, без дополнительных промежуточных цветов, таких как LC и LM.

Технология формирования капли переменного объема УФ-принтера ARK-JET UV1610 G5i

Печатающие головки поддерживают технологию Variable Dot – для контроля формирования переменного объема капли. Предусматривает 4 уровня — от 3 до 12 пл., что обеспечивает более тонкую проработку деталей, плавность цветовых переходов и повышение качества отпечатков. Также эта технология позволяет повысить скорость печати.

Технические характеристики печатающих головок Ricoh GEN5i (TH5241)
Метод	Пьезоструйный
Ширина печати	27.1 mm (1.06″)
Количество дюз	1280 (320 дюз/ряд x4 ряда), в шахматном порядке
Разрешение	600 dpi (2 цвета, 1 цвет) 300 dpi (4 цвета)
Расстояние между форсунками (расстояние между рядами)	A: 2.286 мм B: 6.095 мм
Совместимые чернила	УФ, сольвентные, водные и др.
Общие размеры печатающей головки	W: 52.7 мм D: 45.8 мм H: 55.4 мм
Масса	63 г
Максимальное количество цветов	4 цвета
Диапазон рабочих температур	40 ℃
Контроль температуры	Встроенный термистор, без нагревателя
Частота	40 кГц (2 уровня) 24 кГц (4 уровня)
Оттенки серого	4 уровня
Объем капли	от 3 до 12 пл (макс 21 пл) переменная
Диапазон вязкости	7 mPa・s
Поверхностное натяжение	27±5 mN/m

Технические характеристики УФ-принтера ARK-JET UV1610 G5i
Рабочая область печати	1600 x 1000 мм
Максимальная толщина материала	100 мм
Максимальный вес материала	50 кг/м2
Вакуумная система	Помпы	1 шт.
	Зоны	1
Печатающие головки	Модель	Ricoh GEN5i
	Количество головок/цветов	2 шт. / CMYK + W 3 шт. / CMYK + W + V 4 шт. / CMYK + W
Максимальное разрешение печати	1200 dpi
РИП	SAi FlexiPRINT (Photoprint)
Компьютер (не входит в комплект)	Windows 7/10 (64 bit)
Интерфейс	USB
Электропитание	220 В; 50 Гц; 3100 Вт
Условия эксплуатации	Температура от 20 до 30 ℃, влажность от 40 до 60%

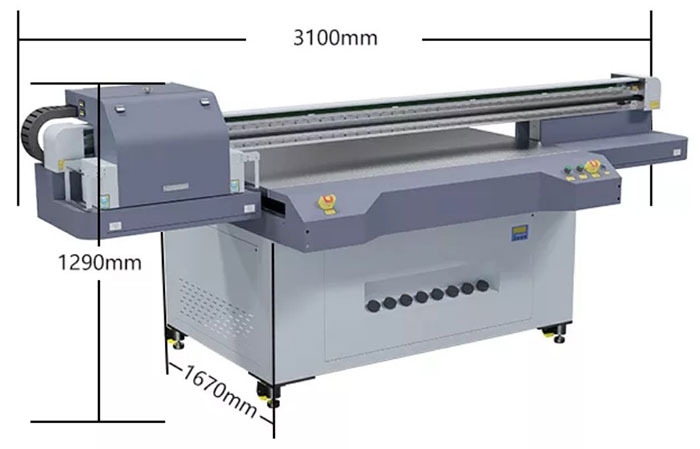

Габаритные размеры (Ш x Г x В)	3100 x 1670 x 1290 мм — принтер 3290 x 1800 x 1690 мм — упаковка
Масса	450 кг — нетто 720 кг — брутто
