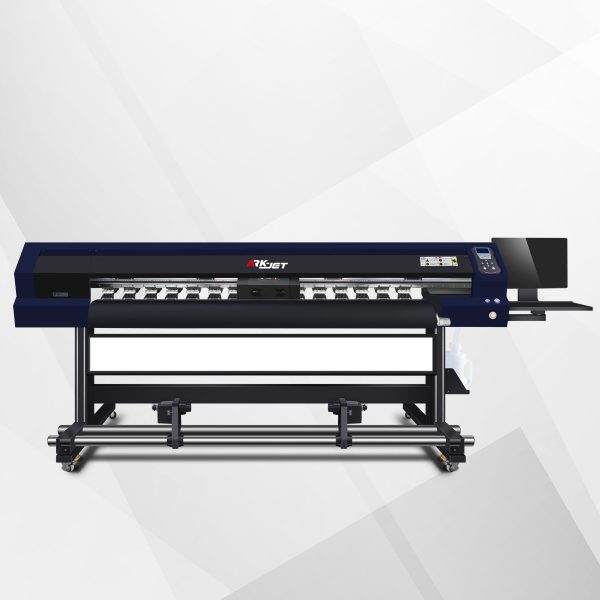

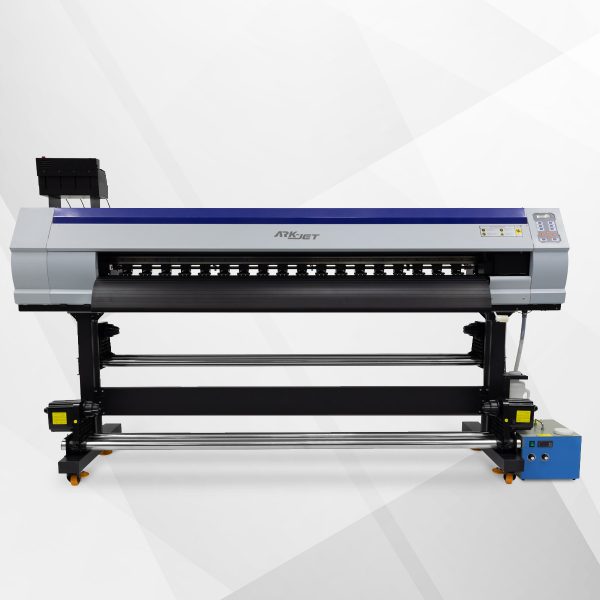

ARK-JET UV 1800

Принтеры серии ARK-JET UV 1800 изготавливается в КНР на одном из крупнейших заводов по производству интерьерных и широкоформатных принтеров. Компания ведет свою историю с 2001 года и в настоящий момент ее продуктовая линейка насчитывает более 30 продуктов. Предприятие, на котором работает большой штат высококвалифицированных инженеров, ведет активную научно-исследовательскую и конструкторскую работу, результатом которой стали 167 зарегистрированных патентов. Предприятие ежегодно производит более 7000 принтеров, которые поставляются на внутренний рынок и во многие регионы мира (развитая дилерская сеть охватывает сегодня более 40 стран). В оборудовании используются самые продвинутые и надежные комплектующие, оно отличается высочайшим качеством сборки и обладает уникальным для своего класса набором ключевых характеристик, таких как: высокая детализация изображения, безупречное воспроизведение плашечных цветов, долгий срок службы, ремонтопригодность и удобство использования, поэтому продукция завода в Китае была признана эталонной.

Философия компании: производство оборудования самого лучшего качества, а не достижение максимально низкой цены.

Особенности УФ-принтера ARK-JET UV 1800

• Прочный корпус, устойчивая напольная подставка и высококачественные комплектующие от всемирно известных брендов для работы в режиме большой производственной нагрузки.
• Высокая надежность всех механических и электронных узлов. Высокоточные серводвигатели.
• Промышленные быстродействующие печатающие головки нового поколения, генерирующие капли переменного объема.
• Датчики препятствия для защиты печатающих головок от механических повреждений вследствие случайного контакта с носителем.
• Широкий набор режимов печати. Высокое качество печати.
• Интеллектуальная система градиентной печати для компенсации межпроходных погрешностей.
• Возможность печати белым цветом.
• Система рециркуляции белых чернил для предотвращения засорения печатающих головок и единообразной плотности печати белым цветом.
• Мощные LED УФ-лампы длительного ресурса.
• Промышленная система управления и водяного охлаждения LED-ламп.
• Объемные емкости для чернил с индикацией понижения уровня чернил.
• Система прецизионной автоматической подмотки в комплекте.
• Мощное профессиональное программное обеспечение в комплекте.
• Высокоскоростной интерфейс подключения и передачи данных.
• Продуманный дизайн для удобства обслуживания, настройки и ремонта.



Применение УФ-принтера ARK-JET UV 1800

• Рекламная продукция, световые короба и POS-материалы: печать на рулонных материалах любого цвета, прозрачных и транслюцентных; ПВХ и ПЭТ-пленках, тонком рулонном ПЭТ-пластике, баннере, виниловой сетке с подложкой, бумагах (включая фотобумаги, постерные и blue-back), холсте, текстиле с покрытием и т.п.
• Оформление жилых, офисных, административных помещений, выставочных площадей, магазинов и точек продаж: печать на материалах для фресок, холсте, фотообоях, тканях с покрытием, полипропилене с покрытием, синтетической бумаге и баннере.
• Мебельное и стекольное производство: печать на пленках для фасадов шкафов и ящиков, декорирования дверных полотен, изготовления декоративных панно, витражей и витражных окон, кухонных фартуков из стекла.
• Автостайлинг, брендирование авто/мототехники: печать на специализированных пленках — литых и композиционных.
• Изготовление этикеток: печать на самоклеящихся белых, цветных, прозрачных, металлизированных пленках и бумаге.



Конструкция УФ-принтера ARK-JET UV 1800

УФ-принтеры ARK-JET UV 1802 и ARK-JET UV 1803 собраны из высококачественных комплектующих от всемирно известных производителей. Они отличаются высоким качеством сборки, прочностью и устойчивостью, благодаря чему исключаются какие-либо вибрации, негативно влияющие на качество печати и повышается надежность всей конструкции. В принтерах используются линейные направляющие и LM-блоки от компаний THK (Япония) и сервомоторы от Leadshine (Тайвань), гибкие кабель-каналы Igus (Германия), подшипники NSK (Япония) и PMI (Тайвань), что обеспечивает высокие эксплуатационные характеристики оборудования, а также позволяет использовать принтеры в режиме 24/7.

За качество печати и позиционирования отвечает оптический энкодер высокого разрешения. Эффективная и легкая работа на принтерах обеспечивается современной помехозащищенной электроникой. Передача сигналов внутри принтеров от материнской платы до платы управления головками идет через скоростной и помехоустойчивый оптоволоконный канал связи. Подключение принтеров к персональному компьютеру осуществляется через высокоскоростное LAN-соединение.

Печатающие головки и их конфигурации

В принтерах ARK-JET UV 1802 и ARK-JET UV 1803 установлены 2 и 3 новейшие печатающие головки EPSON i3200 соответственно. Печатающие головки EPSON i3200 имеют практически в два раза выше механическое разрешение по сравнению с головками предыдущего поколения EPSON DX5, DX6 и DX7. Головки работают по технологии переменного объема капли Variable Dot в диапазоне от 3,8 до 9,3 пл, что гарантирует более тонкую проработку деталей изображения, плавность цветовых переходов и повышение качества отпечатков.

Печатающие головки EPSON i3200 имеют четыре независимых канала подачи чернил, поэтому одну печатающую головку можно использовать на четыре цвета. Также увеличена эффективная ширина прохода с 25,4 до 33,8 мм. Эти характеристики позволили значительно улучшить детализацию отпечатков и повысить скорость печати, что стало залогом широкой популярности печатающих головок EPSON i3200.

Печатающие головки этой модели, в отличие от конкурирующих моделей головок со схожими характеристиками, доступны по цене, что для многих пользователей является одним из ключевых факторов при выборе печатающего оборудования.

Для принтера ARK-JET UV 1802 доступны две конфигурации печатающих головок: с кроющим белым цветом CMYK+W или с белой маской W+CMYK.

Для принтера ARK-JET UV 1803 доступна одна конфигурация CMYK+W+CMYK, позволяющая использовать белый цвет как маску W+CMYK или же как кроющий слой CMYK+W. Также возможно нанести в одном задании одновременно три слоя: цвет + белый + цвет для двухсторонней печати на прозрачных материалах.

Обслуживание печатающих головок

Простое обслуживание и продолжительная работоспособность печатающих головок обеспечиваются встроенной системой многоуровневой автоматической чистки и парковки. Чтобы запустить процесс чистки достаточно нажать всего одну кнопку. После печати каретка автоматически встает на парковочную станцию, которая обеспечивает герметизацию дюз головок, предотвращая тем самым подсыхание чернил.

При необходимости можно легко провести обслуживание печатающих головок вручную. В левой части принтера для этого предусмотрена удобная сервисная зона с зеркальной металлической поверхностью для комфортного просмотра состояния дюзных пластин и нижней поверхности плиты каретки.

Особенности печати

Принтеры серии ARK-JET UV 1800 имеют широкий набор режимов печати с разным разрешением и числом проходов, обеспечивающих максимальную гибкость производства и закрывающих любые потребности клиента. Также доступны различные варианты интеллектуального нанесения печатных проходов, каждый из которых имеет разные настройки. К такой функции относится градиентное распределение чернильных капель на границах проходов, позволяющее эффективно компенсировать межпроходное полошение и устранить возможные дефекты печати. Работа в режиме Variable Dot совместно с функцией контроля объема и формы капли обеспечивают высокую четкость и детализацию изображений, плавные цветовые переходы, идеальное воспроизведение полутонов, а также плотную и равномерную плашечную заливку.

Система отверждения УФ-чернил

В принтерах ARK-JET UV 1802 и ARK-JET UV 1803 установлена новейшая мощная система светодиодного УФ-отверждения с водяным охлаждением, которая имеет следующие особенности и преимущества:

• Долгий срок службы системы до 10 000 часов, нет необходимости менять лампы каждые 300-600 часов работы, как в случае ртутных ламп.
• Плавная регулировка мощности каждой LED-лампы (можно легко подобрать нужную мощность отверждения).
• Высокая мощность излучения — отверждение чернил даже при высоких скоростях печати.
• Моментальная готовность к работе после включения принтера. Не нужен прогрев ламп при включении и охлаждение ламп перед выключением.
• Очень низкое электропотребление. Обеспечение экономии электроэнергии и снижение затрат.
• Низкое тепловое излучение. Минимизация перегрев и температурной деформации материалов. Расширение ассортимента допустимых для использования носителей. Возможность печати на термочувствительных материалах.
• Оптимальный спектр излучения для работы с чернилами различных марок.
• Не требует сложного обслуживания, разборки блока для чистки стекол, фильтров, рефлекторов, шторок.
• Простые системы электропитания, управления и охлаждения
• Система водяного охлаждения — простая в обслуживании, тихая и экономичная. Автоматическая поддержка температуры.
• Система наиболее безопасна для окружающей среды



Системы подачи и автоматической подмотки материала

Широкие прорезиненные прижимные ролики и прецизионный основной вал обеспечивают стабильную подачу материала в зону печати.

В комплекте с принтерами поставляются максимально эффективные и удобные в использовании системы размотки и автоматической подмотки материала, рассчитанные на работу со шпулями 50,8 мм (2’’) и 76,2 мм (3’’). Система подмотки отпечатков имеет два тяговых двигателя с регулировкой передачи момента вращения, что немаловажно для работы со многими сложными материалами.

Системы безопасности

Безопасность использования оборудования является для производителя УФ-принтеров ARK-JET UV 1802/1803 одним из главных приоритетов, поэтому для защиты оператора от поражения электрическим током и электроники от короткого замыкания на принтерах установлены дифференциальные автоматические выключатели.

В целях обеспечения безопасности печатающих головок при возникновении нештатных ситуаций, в принтерах установлена система Anticrush, состоящая из датчиков, расположенных по бокам каретки. При контакте с материалом датчики срабатывают и процесс печати прерывается. После устранения причины остановки печать может быть продолжена.

Система подачи чернил

В УФ-принтерах установлена система непрерывной подачи чернил с вместительными баками с индикацией их опустошения. СНПЧ имеет полностью открытую архитектуру, поэтому чернила легко доливаются в емкости непосредственно в процессе печати. Отсутствие чипов обеспечивает простоту процедуры замены чернил.

Наличие системы рециркуляции гарантирует стабильную подачу белых чернил в печатающие головки.

Программное обеспечение

Принтеры новой серии поставляются с одним из лучших в рекламной отрасли и очень удобным в использовании РИПом SAi FlexiPRINT. Это мощное профессиональное программное обеспечение, предназначенное для подготовки файлов к печати и растрирования изображений. РИП отличается высокой скоростью обработки файлов, имеет интуитивно понятный интерфейс и оснащен большим числом полезных функций, таких как: управление очередью заданий, быстрый предварительный просмотр, масштабирование, копирование, поворот, зеркальное отображение, цветокоррекция, построение и подключение цветовых профилей, а также калькулятор затрат и просмотр всей информации о выполняемых заданиях.



Технические характеристики УФ-принтера ARK-JET UV 1800
	ARK-JET UV 1802	ARK-JET UV 1803
Печатающие головки	EPSON i3200
Количество печатающих головок	2	3
Ширина рабочей области	1800 мм	1800 мм
Тип двигателей	Высокоточные серводвигатели
Скорость печати	До 12 м2/час (6 проходов, CMYK + W)	До 12 м2/час (6 проходов, CMYK + W) До 24 м2/час (6 проходов, 2 x CMYK)
Максимальное разрешение	720 x 3600 dpi
Источник УФ-излучения	Светодиодный (LED)
Чернила	УФ-отверждения
Конфигурация чернил	CMYK+W или W+CMYK	CMYK+W+CMYK
Растровый процессор	FlexiPRINT (Photoprint)
Поддерживаемые форматы данных	JPG, TIFF, EPS, PDF и др.
Интерфейс	LAN
Электропитание	АС: 220 В, 50 Гц, 6 А	АС: 220 В, 50 Гц, 8 А
Потребляемая мощность	1350 Вт	1750 Вт
Габаритные размеры (Ш х Г х В)	2770 x 840 x 1410 мм	3570 x 880 x 1500 мм
Масса	280 кг	350
