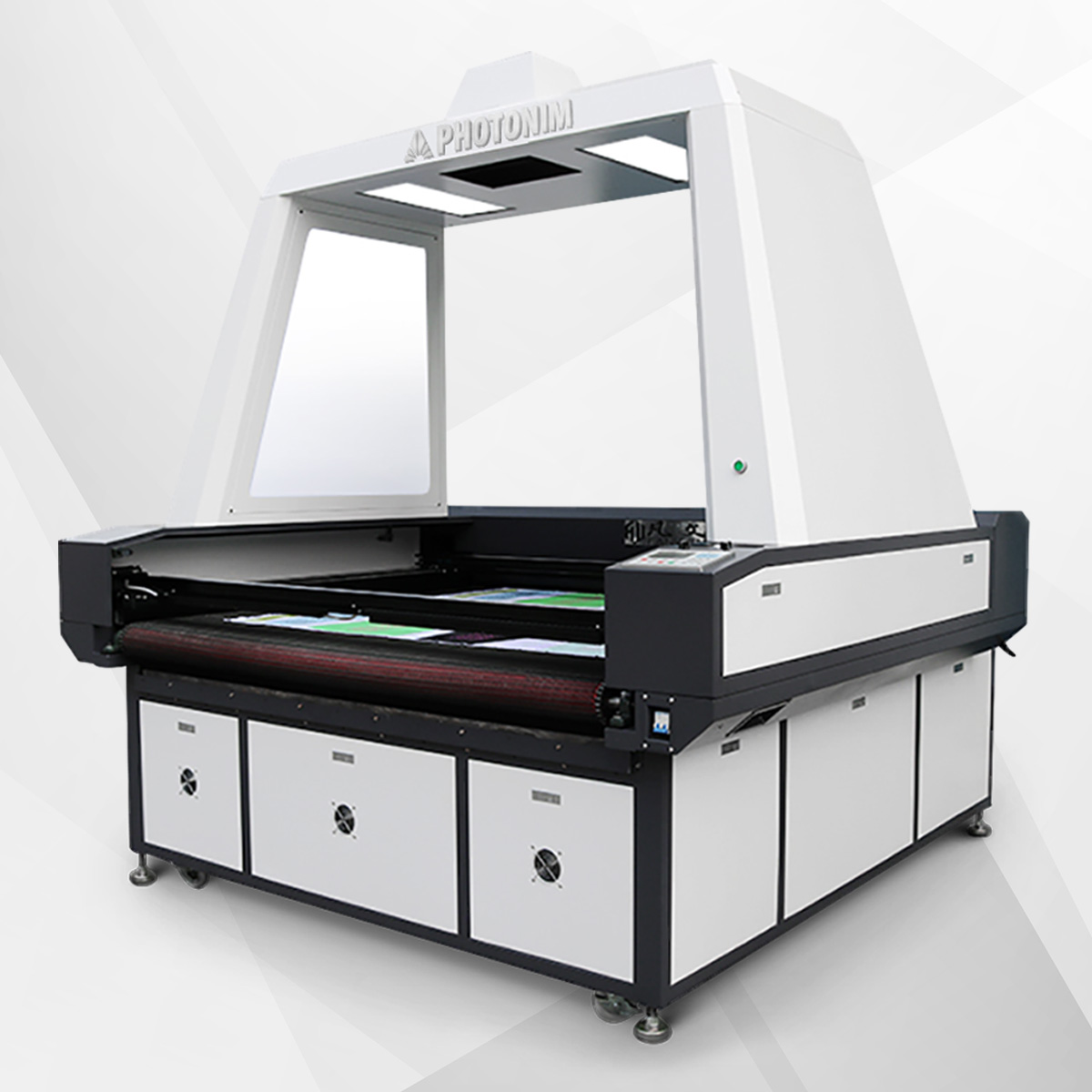

Photonim P1812 Scan Pro — газовый (СО2) лазерный станок с ЧПУ с рабочим полем 1800 х 1200 мм, предназначенный для высокоточной резки неметаллических материалов, таких как синтетические и натуральные ткани, кожа, мех, резина, нетканые материалы, пластики (в том числе оргстекло), бумага, картон, дерево, фанера, панели МДФ и пр. Также станок может использоваться для гравировки натуральной кожи, денима и джинсовой ткани (что очень востребовано в производстве одежды), резины, камня, стекла, хрусталя, керамической плитки, акрила, двухслойного пластика, дерева, бамбука.



В станке предусмотрен специальный портал, на котором установлена высокочувствительная камера с широкоугольным объективом, предназначенная для сканирования нанесенных на полотно материала контуров напечатанных изображений или раскладки лекал. По поступившим с камеры данным оператор может проконтролировать положение контуров, при необходимости внести коррективы и произвести резку без смещений и искажений.



Также станок комплектуется системой рулонной подачи и конвейерной сетчатой лентой для автоматического перемещения материалов большой протяженности.



Наиболее передовая в области лазерной резки DSP-технология цифрового контроля обеспечивает последовательную быструю резку с оптимизацией скорости и траектории резки. Высокая точность обработки на высоких скоростях гарантируется как при резке прямоугольных деталей, так и сложных с криволинейными контурами.



Станок Photonim P1812 Scan Pro выполнен в соответствии с жесткими требованиями к промышленным электроустановкам и стабильно работает при возникающих в сети скачках напряжения.

руб.1,946,076.00

Availability: In Stock
- +
Categories: ,

Особенности лазерного режущего станка Photonim P1812 Scan Pro

  • Высокая скорость и точность резки даже по самым сложным контурам.
  • Бесконтактная обработка гарантирует высокое качество кромок реза, высокая температура луча обеспечивает четкую, равномерно оплавленную кромку синтетических материалов.
  • Прочный устойчивый корпус, исключающий вибрации; комплектующие от ведущих мировых производителей; высочайшая надежность всех узлов.
  • Сетчатое, хорошо натянутое полотно стола, которое благодаря цепной передаче не провисает и не меняет своего положения.
  • Эффективная система вакуумного прижима материала.
  • Серво-шаговые двигатели и две прецизионные линейные направляющие обеспечивают равномерное и быстрое перемещение рабочего модуля.
  • Система автоматической рулонной подачи с оптическим датчиком контроля петли (распознает любую ткань, даже черную), шероховатым валом для предотвращения проскальзывания ткани и функциями регулировки скорости и переключения вращения валов.
  • Специальная дуга в зоне подачи для разглаживания краев ткани. Прижимной вал для равномерного перемещения ткани.
  • DSP-контроллер, блок питания лазерной трубки собственной разработки.
  • Стабильная CCD-камера высокого разрешения с широкоугольным объективом гарантирует особую четкость сканирования. Профессиональное программное обеспечение, поддерживающее работу камеры, входит в комплект.
  • Линзы объектива камеры обеспечивают точную фокусировку лазерного луча и его высокую интенсивность.
  • Камера установлена на достаточно низком портале, что вместе с хорошей освещенностью рабочей зоны позволяет получать стабильный результат работы камеры даже при плотной раскладке деталей и тонких контурах.
  • Мощный лазерный излучатель стабильного свечения и продолжительного срока службы с промышленной системой охлаждения (фреоновый чиллер CW-5200 с автоматическим контролем температуры охлаждающей жидкости).
  • Мощность излучателя 130 Вт специально подобрана для наиболее качественной резки ткани.
  • Возможность изменения параметров обработки непосредственно во время работы.
  • Наличие системы отвода продуктов горения для обеспечения безопасной рабочей среды.
  • Высокоскоростной USB-интерфейс для быстрой передачи больших массивов данных, за счет чего обеспечивается высокая производительность станка.
  • Удобная сенсорная панель управления позволяет легко задавать необходимые параметры и управлять процессом резки.
  • Кнопка аварийной остановки для обеспечения безопасности оператора.
  • Мощное специализированное программное обеспечение PowerCut в комплекте, русифицированный контроллер Trocen AWC 708C Lite.
  • Продуманный промышленный дизайн для удобства обслуживания, настройки и ремонта.
  • Низкий уровень шума.
  • Широкий комплект поставки.


Комплектация лазерного режущего станка PhotonimP1812 ScanPro

  • Лазерный станок c системой управления Trocen
  • Стол с сетчатым полотном
  • Система автоматической подачи рулонных материалов
  • Высококачественный лазерный излучатель 130 Вт
  • Мощный компрессор системы пламегашения и очистки фокусирующей линзы
  • Промышленный фреоновый чиллер CW-5200 системы охлаждения излучателя
  • Мощная вытяжка с патрубками для удаления продуктов горения из рабочей зоны
  • ПО PowerCut
  • Кабели подключения
  • Сборочный инструмент
  • Инструкция по эксплуатации



Технические характеристики лазерного режущего станка Photonim P1812 Scan Pro
Область резки 1800 х 1200 мм
Максимальная толщина материала 20 мм
Точность повторного определения местоположения ± 0,1 мм (короткое время перезапуска и высокая точность)
Максимальная скорость резки 600 мм/сек.
Максимальная скорость гравировки 1800 мм/сек.
Лазерный излучатель Запаянная лазерная трубка, наполненная CO2
Мощность лазерной трубки 130 Вт
Количество установленных лазерных трубок 2
Система охлаждения Чиллер CW-5200
Тип двигателей Гибридные (серво-шаговые с замкнутым контуром)
Мощность воздушного компрессора 135 Вт х 2
Мощность вытяжного вентилятора 750 Вт х 2
Совместимые форматы данных DWD, JPEG, TIFF, BMP, PLT, CDR, DST, DXF, GIF, Al (максимальная универсальность)
Электропитание АС: 220 В, 50/60 Гц
Управляющее ПО Trocen в комплекте
Условия эксплуатации Температура: 0-45 °С, отн. влажность: 5-95 %
